X-Vac Vakuum-T-Nutenplatte

Artikelnummer: A106121
Kategorie: X-Vac Vakuum-T-nutenplatte

Massiver Werkzeugstahl
Inkl. Druckluft Vakuumerzeuger VTVE 2 und Manometer
18mm T-Nuten nach DIN650 in beiden Achsen
Werkstückanschläge auf allen Seiten

Größe

Preis auf Anfrage

Dieser Artikel hat Variationen. Wählen Sie bitte die gewünschte Variation aus.

Beschreibung
Bewertungen

Highend hybrid Spannsystem aus C45 Karbonstahl zur Schwerlast Zerspanung.

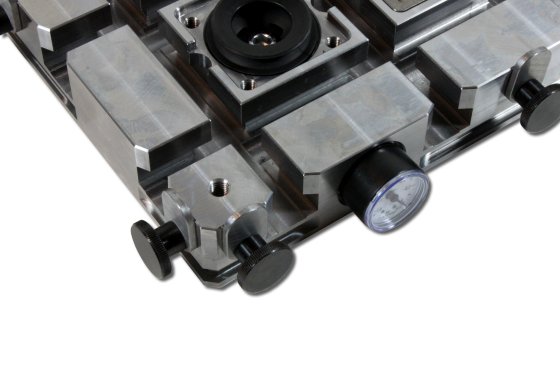

Dieses Spannsystem besteht aus einer Kreuz T-nutenplatte mit 18mm T-Nuten nach DIN650 sowie versenkbaren Vakuumsaugern. Das Prinzip zwei Spannmethoden miteinander zu kombinieren ermöglicht echte vibrationsfreie Schwerlastzerspanung großer Werkstücke.

Vor allem beim Zerspanen von Stählen oder bei großen Spantiefenzustellungen kommen konventionelle Vakuumspannplatten schnell an ihre Grenzen. Diese Schwäche führt oft zu horizontalem Verschieben des Werkstückes. Hier greift unser X-Vac Spannsystem mit minimalistischen Anschlägen in allen Achsen ein, die so gering aufbauen, dass die Kontur des Werkstückes weitgehend frei zur Bearbeitung bleibt.

Dazu werden spezielle T-Nutensteine in den T-Nuten bis an die Kante des Werkstückes geschoben. Diese T-Nutensteine sind nicht wie Handelsübliche in der Spannplatte versenkt, sondern sind Dieser zwischen wenigen zehnteln mehreren Millimetern erhaben. So lassen sich beispielsweise mit nur 0.5mm Anschlaghöhe bereits große Zerspanungskräfte realisieren. Das Vakuum dient bei diesem Prozess zur Eliminierung von Vibrationen indem das Werkstück nach unten auf die Spannplatte gezogen wird.

Nicht benötigte Saugnäpfe lassen sie werkzeugfrei in Sekundenschnelle verschließen. So lässt sich dieses Spannsystem auch als normgerechte, massive Kreuz T-Nutenplatte verwenden. Da kein mechanischer Kraftschluss benötigt wird, haben Sie auch keine Abdrücke in Ihrem Werkstück.

Technische Daten:

Massiver Werkzeugstahl
Inkl. Druckluft Vakuumerzeuger VTVE 2 und Manometer
18mm T-Nuten nach DIN650 in beiden Achsen
Werkstückanschläge auf allen Seiten
