Vakuumtische der SL Serie

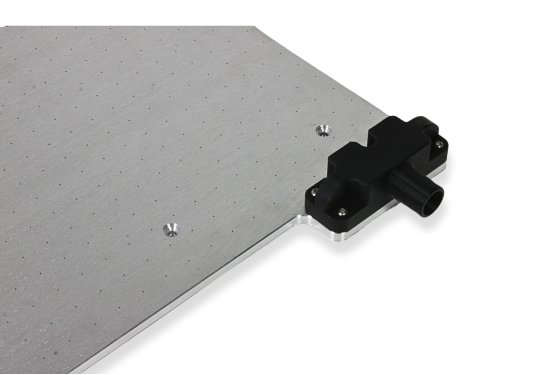

Vakuumtische der SL Serie werden zu 100% aus getempertem, plangefrästem Gussaluminium EN AW-5083 hier bei uns in Deutschland gefertigt. Diese Serie zeichnet sich durch eine geringe Bauhöhe von nur 11mm (Z-Achsenfreiheit) und einen günstigen Preis aus und ist besonders zum bespannen von größeren Flächen interessant. Durch das Design mit einem aufgeschraubten Vakuumanschluss ist es möglich trotz der geringen Dicke große Volumenströme durch den Vakuumtisch zu fördern. Die Saugfläche hat eine Bohrungsmatrix von 20x20mm, mit 0.6mm Bohrungen. Die Oberfläche ist damit auch zum spannen von Papier und Folien geeignet. Ein 20mm Lochraster hat in der praktischen Anwendung keinerlei Nachteile gegenüber einem 10mm Lochraster. Die einzige Ausnahme sind sehr kleine Werkstücke, z.b kleiner als 100x50mm. Sollten Sie unter unserem Standard nicht das gewünschte Maß für Ihre Maschine finde, zögern Sie bitte nicht uns anzusprechen. Wir bieten Ihnen gerne eine individuelle Lösung zum fairen Preis an.
Technische Daten:
- ab einer Spannfläche von 600x400mm
- Material: EN AW 5083, thermisch entspannt, plangefräst
- Lochraster 20mm / 0.6mm Bohrungen
- Zum spannen von Papier und Folien geeignet
- Befestigung am Untergrund über M6 Senkkopfschrauben
- Bei Montage auf T-Nutenplatte 50mm Nutenabstand
Lieferumfang:
- Vakuumtisch der SL-Serie
- 1 x Spannvlies
- 1 x Abdeckgummimatte
- 1 x Schlauchschelle
